| 產品名稱 | 產品型號 | 產品規格 |
| CDG-2000型熒光滲透套裝 | CDG-2000 | 臺套 |

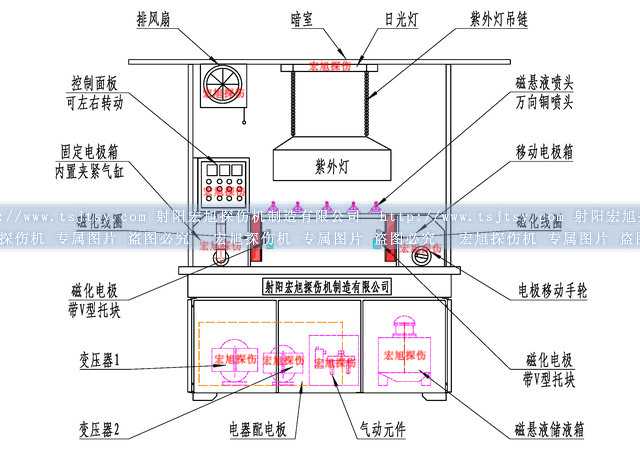

概述：
CDG-2000型熒光滲透套裝，是專用于鐵磁性材質制成零部件無損檢測儀器，通過熒光磁懸液在高強度紫外線燈下可清晰檢測零部件表面開口裂紋缺陷及近表面隱藏的裂紋缺陷，是宏旭公司精心設計制造的一款高性能無損檢測設備。
功能：
可檢測直徑小于200mm長度小于700mm的軸、棒、鋼管、環形、異形件表面及近表面的裂紋缺陷。
特點:
CDG-2000型熒光滲透套裝具有如下特點
1）采用機電一體結構，模塊化組裝方便快捷；
2）性能高效，操作簡便，檢測成本低；
3）配備性能卓越的LED高強度紫外燈，熒光磁懸液檢測更直觀；
4）可快速直觀檢測表面開口及近表面隱藏的細微裂紋缺陷；
5）精心調校的PLC程序，確保檢測精度；
控制面板：
|
序號 |
名稱 |
功能說明 |
|
1 |
公司標志 |
指示“射陽宏旭探傷機制造有限公司”公司標志 |
|
2 |
電源電壓表 |
指示電源電壓是否正常 |
|
3 |
電源指示 |
指示設備接通電源 |
|
4 |
電源開關 |
為設備工作電源開關， 右旋為開，左旋為關 |
|
5 |
手動/自動 切換開關 |
切換設備“手動”“自動”狀態 |
|
6 |
照明開關 |
可對日光燈開關控制 |
|
7 |
噴液按鈕 |
在“手動”狀態下通過該按鈕噴淋磁懸液 |
|
8 |
熒光燈開關 |
可對熒光燈開關控制 |
|
9 |
周向通斷開關 |
接通時允許周向磁化，斷開時不允許周向磁化 |
|
10 |
周向電流調節電位器 |
調節周向電流大小 |
|
11 |
周向電流指示表 |
指示周向磁化電流大小 |
|
12 |
設備型號 |
指示設備的具體型號 |
|
13 |
縱向電流指示表 |
指示縱向磁化磁勢大小（指示電流乘以線圈匝數） |
|
14 |
縱向通斷開關 |
接通時允許縱向磁化，斷開時不允許縱向磁化 |
|
15 |
縱向電流調節電位器 |
調節縱向磁勢的大小 |
|
16 |
退磁按鈕 |
工件充磁后可通過該按鈕退磁 |
|
17 |
松夾/夾緊 切換開關 |
在“手動”狀態下可控制電極夾緊、松開 |
|
18 |
磁化按鈕 |
在“手動”狀態下按下對工件充磁 |
|
在“自動”狀態下按下，啟動設備的自動程序 | ||
|
19 |
復位按鈕 |
在“自動”狀態下按下按鈕將自動程序復位初始狀態。 |
另配置一只腳踏開關，自動時設計為自動程序工作功能，手動時設計為磁化功能，便于操作使用。
