升降舵動作筒磁粉探傷

作者：admin 發表時間：2012/1/18 11:23:13

無損檢測工藝規范

NDT specification

磁粉檢測

Magnetic testing

機型:

Model:

參考程序: ASTM E1444

Reference specification: ASTM E1444

檢測要求: 不允許裂紋

Measure the request: no cracks

參考手冊: NTM PART7， 27-34-51

Consult the manual: NTM PART7， 27-34-51

版本號: R0

Revision No. : R0

Parts Information零件信息

名稱: 升降舵動作筒眼端頭件號: 材料: 鋼

Name: Elevator S/C rod end P/N: Material :Steel

檢驗參數Inspection Parameters

設備: D-2100XL 電流類型: 直流電

Equipment: current type: DC

檢驗方法: 連續法

Method of inspection: Continuous Method

退磁要求: 小于3高斯

demagnetizing require:< 3 Gs

縱向磁化 ①線圈法:300A±5%表面切線磁場強度1.9－2.0KA/m

longitudinal: coil: Tangent magnetic field intensity on part surface1.9－2.0KA/m

磁化方向:

Magnetization method

coil 線圈法

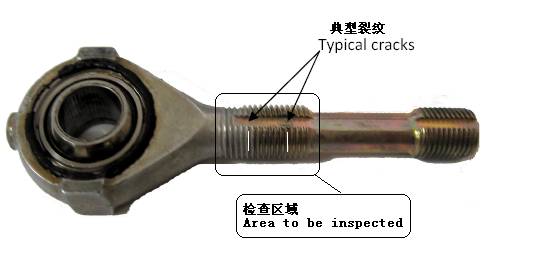

草圖

Sketch:

升降舵動作筒眼端頭
