驅動鍵磁粉探傷
|
無損檢測工藝規范 NDT specification | ||
|
磁粉檢測 Magnetic testing |
機型: Model: | |
|
參考程序: ASTM E1444-05 Reference specification: ASTM E1444-05 檢測要求: 不允許裂紋 Measure the request: no cracks |
參考手冊: CMM 32-47-46 Consult the manual: CMM 32-47-46 | |
|
版本號: R8 Revision No. : R8 | ||
|
Parts Information零件信息 名稱: 驅動鍵 件號: 材料: 鋼 Name: Drive keys P/N: Material :Steel | ||
|
檢驗參數Inspection Parameters 設備: D-2100XL 電流類型: 交流電 Equipment: current type: AC 檢驗方法: 連續法 Method of inspection: Continuous Method 退磁要求: 小于3高斯 demagnetizing requirement:< 3 Gs |
周向磁化 ① 直接通電法: Circular： directness electrify: 縱向磁化 ②線圈法NI= K1/(L/D) longitudinal: coil: --N=5 K1=45000 如果長徑比小于3，將2根驅動鍵連接起來充磁。 If L/D<3, two Drive keys connected to magnetize. | |
|

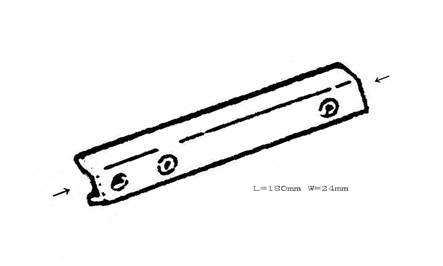

Sketch: 草圖
磁化方向示意: Magnetization direction coil 線圈法 →← current flow直接通電法 | ||
